Pfähle

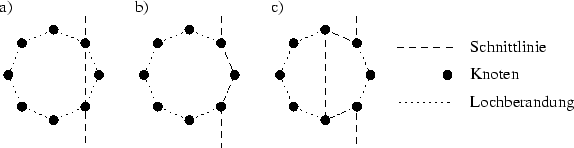

Beim Schneiden von Pfählen ist darauf zu achten, dass der Innenwinkel der Geometrie nach dem Schnitt nicht zu spitz ist. In Abbildung 5.11 a) wir der Pfahl sehr nah am Rand geschnitten. Der zum rechten Netz gehörende Teil des Pfahls muss Elemente mit extrem spitzen Winkeln bekommen. Sinnvoller ist hier eine Schnittführung um den Pfahl herum (Abbildung 5.11 b)) oder durch den Mittelpunkt des Pfahls (Abbildung 5.11 c)).

Abbildung 5.11: Schnitt durch Pfahl
\begin{figure}
\centerline {\psfig{figure=geo/schnittpfahl.eps}} \end{figure}
