Baugrund-Modell

Das Baugrundmodell dient der Verwaltung des Baugrundes mit allen Parametern. In diesem Modell wird der Baugrund selbst beschrieben. Hierfür ist zum einen die Beschreibung der Geländeoberfläche und zum anderen eine Beschreibung der Schichtung und der Materialien des Bodens erforderlich. Zur Beschreibung der Oberfläche werden Digitale-Gelände-Modell-Punkte (DGM-Punkte) verwendet. Die Informationen über die Schichtung des Bodens erhält man in der Regel aus Bohrprofilen. Bohrprofile geben Auskunft über die Reihenfolge, die Dicke und die Materialien der Schichten im Baugrund an jeweils einer Stelle im Gebiet und sind daher Teil des Baugrundmodells.

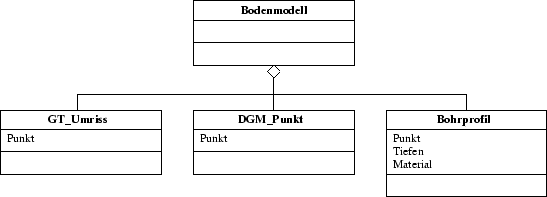

Abbildung 6.1: Klassendiagramm Baugrund-Modell
\begin{figure}
\centerline {\psfig{figure=oo/objekt_boden_uml.eps}}\end{figure}

Die Begrenzung des Gebietes in Form eines Umrisses ist ein weiterer Teil des Baugrund-Modells. Der Umriss besteht aus einem geschlossenen Polygonzug und beschreibt die äußere Grenze des Gebietes, die auch als Berechnungsgrenze für eine Finite-Elemente-Simulation verwendet wird.
