Bauzustandsmodell

Die Modellierung von komplexen Baugrund-Tragwerk-Systemen ist oft nur unter Berücksichtigung des Bauablaufes möglich. Hierbei ist es erforderlich, Nachweise für verschiedene Bauzustände und den Endzustand des Bauwerkes durchzuführen.

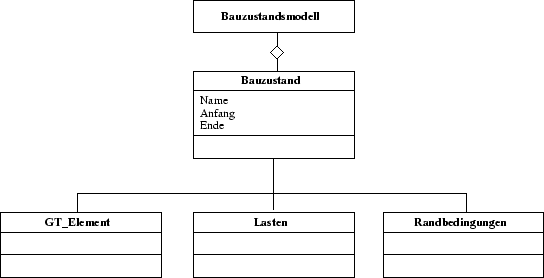

Abbildung 6.2: Klassendiagramm Bauzustands-Modell
\begin{figure}
\centerline {\psfig{figure=oo/objekt_bau_uml.eps}}\end{figure}

Jeder Bauzustand besteht aus einer Liste von Elementen, die zu dem Bauzustand vorhanden sind. Des weiteren sind Lasten und Randbedingungen abhängig vom Bauzustand. Daher besteht jeder Bauzustand, wie in Abbildung 6.2 dargestellt, aus eine Liste von Bauzuständen, einer Liste von Lasten und einer Liste von Randbedingungen.
